Produkto įvadas

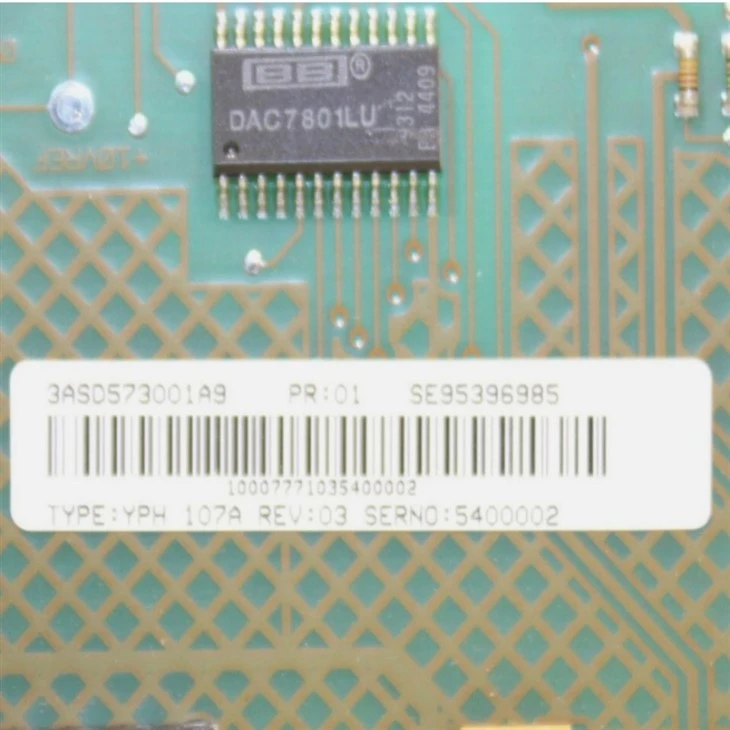

Greičio matavimo plokštė YPH 107A, plokštė naudojama tiksliam greičio matavimui ir padėties nustatymui naudojant impulsų tachometrą {.. Jis įdiegtas į CDC plokštės lentyną, stumdant lentą į lentyną .. VA (0 . 3 a, esant 24 VDC).
Techninės specifikacijos
|
Gamyba |
Abb |
|
Modelis |
YPH107A |
| Dalies numeris |
3ASD573001A9 3AFE 61061177
|
|
Aprašymas |
Greičio matavimo lenta
|
|
Kilmė |
Suomija |
|
Dimensija |
35*25*8cm |
|
Svoris |
0,75 kg |
Informacija apie produktą
Plokštė turi vieną laipsnišką kodavimo įrenginį su trimis optoizoliuotais impulsų kanalais (A, B ir Z) diferencialiniams arba vienos rūšies tachometrai . srovės arba įtampos įvestis gali būti naudojama . jungtis X4, o dabartiniam įvedimui naudojama ir jungtis x5, kad būtų įtampos įvestis .} x4.
Max . įvesties dažnis, nustatytas pagal aparatinę įrangą
fmax=2 15 / ts (ts yra pavyzdinis laikas)
Jungtis x3 naudojama galvaniškai išskirtam sinchronizacijos įvestimi .
Jungtis x9 yra skirta dviem ne izoliuotiems analoginiams išėjimams .
|
Išorinės jungtys
|
Funkcija
|
|
Skaitmeninės sinchronizacijos įvestis
1 vnt
|
Valdymo įtampa 24 V AC/DC arba 110 V AC/DC . įvesties varža 3 kΩ esant 24 V ir 13 kΩ esant 110 V . aparatūros vėlavimui 1ms arba 10 ms, programinė įranga reguliuojama {{10.
|
|
Papildomas kodavimo įrenginys
1 vnt
|
3 optoizuoti kanalai (a, b ir z), diferencialiniai arba vienkartiniai tachometrai . +/-13 Ma srovė arba +/-24 V įtampos įvestis .}
Max . įvesties dažnis 300 kHz .
|
|
Analoginiai išėjimai
2 vnt
|
Išėjimo įtampa +/-10 v, išėjimo srovė +/-10 ma .
12 skiriamoji geba, tikslumas ± 1 %.
|
