Produkto pristatymas

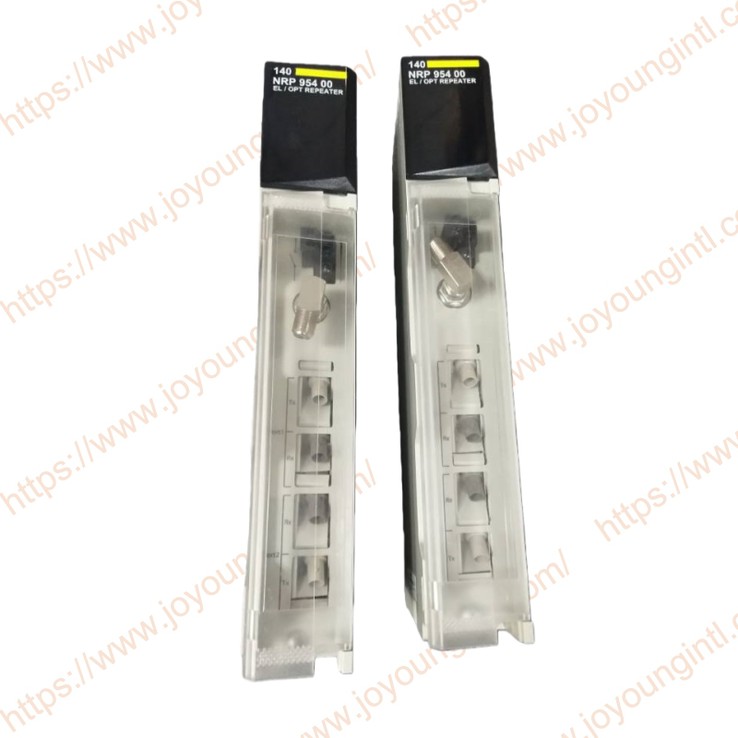

140NRP95400 yra šviesolaidinis kartotuvas, esantis Schneider Electric Modicon Quantum automatizavimo platformoje, daugiausia naudojamas signalų relėms ir atstumo išplėtimui pramoniniuose valdymo tinkluose. Šis modulis realizuoja duomenų perdavimą per optinio pluošto terpę, kuri gali veiksmingai sumažinti elektromagnetinių trukdžių poveikį ryšio sistemoms. Jis tinka pramoninei lauko aplinkai, kuriai keliami aukšti ryšio stabilumo ir atsparumo{4}}trukdžiai reikalavimai.
Techninės specifikacijos
|
Prekės ženklas |
Šneideris |
|
Modelis |
140 95 400 NRP |
|
Dalies numeris |
140 95 400 NRP |
|
Aprašymas |
OPTIKINIS KARTOTUVAS |
|
Kilmė |
Prancūzija |
|
Matmenys |
18*13*5cm |
|
Svoris |
0,3 kg |
Produkto informacija
Aparatinės įrangos architektūra
Bendra modulio struktūra
140NRP95400 šviesolaidinis kartotuvas pritaikytas Modicon Quantum serijos standartiniam moduliniam dizainui, o jo išoriniai matmenys ir montavimo struktūra atitinka Quantum galinės plokštės specifikaciją. Modulis yra mechaniškai pritvirtintas prie sistemos stovo per galinės plokštės jungtį, skirtas galiai gauti ir vidiniam signalui prijungti, palengvinant vieningą išdėstymą ir priežiūrą automatikos sistemoje.
Galinės plokštės sąsajos blokas
Galinėje modulio dalyje yra standartinė „Modicon Quantum“ užpakalinės plokštės sąsaja:
Gaukite sistemos maitinimo šaltinį per galinės plokštės sąsają
Įgyvendinkite vidinį signalo ryšį su PLC CPU arba ryšio moduliu
Nereikia atskiro išorinio maitinimo šaltinio
Galinės plokštės sąsaja taip pat atlieka duomenų kelio funkciją, leidžiančią moduliui tiesiogiai dalyvauti sistemos komunikacijoje kaip fizinio tinklo sluoksnio įrenginiui.
Modulio korpusas ir mechaninė konstrukcija
Pramoninis{0}}plastikinis korpusas, pasižymintis tam tikru mechaniniu stiprumu
Korpuso konstrukcija tinka montuoti pramoninėse valdymo spintose
Priekiniame skydelyje integruotos sąsajos ir būsenos indikacijos zonos
Modulis palaiko greitą prijungimą ir atjungimą, o keitimo operacija yra patogi
Optinio pluošto sąsajos mazgas
Modulio priekinėje dalyje integruota optinio pluošto ryšio sąsaja, skirta optiniams signalams perduoti ir priimti.
Nepriklausomas optinio pluošto perdavimo galas ir priėmimo galas
Sąsajos struktūra atitinka stabilaus ryšio pramoninėse aikštelėse reikalavimus
Palaikykite patikimą optinio pluošto kištukų fiksavimą, kad sumažintumėte vibracijos ar netinkamo įkišimo riziką
Optinio pluošto sąsaja yra pagrindinis modulio aparatūros blokas, užtikrinantis tolimą{0}}ryšį ir elektros izoliaciją.
140NRP95400 šviesolaidinis kartotuvasRyšio sąsajos charakteristikos
1. Šviesolaidžio ryšio sąsajų tipai
140NRP95400 naudoja pramoninio -laipsnio optinio pluošto ryšio sąsają ir yra naudojamas optinio pluošto tinklo signalams perduoti Modicon Quantum serijos automatizavimo sistemose. Modulis paverčia galinėje plokštėje esantį elektrinį signalą į optinį signalą, skirtą perduoti naudojant fotoelektrinės konversijos technologiją, ir užbaigia atvirkštinę konversiją priėmimo gale.
Šis ryšio metodas tinka tolimojo{0}}pramoninio lauko aplinkai, kuriai keliami dideli anti-trukdžių reikalavimai, ir gali veiksmingai sumažinti elektromagnetinio triukšmo, viršįtampio įtampos ir įžeminimo skirtumų poveikį ryšio kokybei.
2. Palaikomos komunikacijos priemonės
Optinis pluoštas naudojamas kaip perdavimo terpė
Jis suderinamas su pramoninėse automatikos sistemose dažniausiai naudojamais optinių skaidulų tipais
Palyginti su tradiciniu variniu kabeliu, optinio pluošto perdavimas gali išlaikyti stabilias duomenų perdavimo charakteristikas sudėtingoje pramoninėje aplinkoje.
Konkretus optinio pluošto tipas ir prijungimo būdas turėtų būti parenkami atsižvelgiant į bendrą sistemos dizainą.
3. Ryšio atstumas ir signalo relės galimybė
140NRP95400, kaip optinio pluošto kartotuvo modulis, daugiausia naudojamas tinklo ryšio atstumui prailginti.
Modulis regeneruoja ir formuoja gaunamą optinį signalą
Kompensuokite signalo susilpnėjimą, sugeneruotą perduodant toli{0}}atstumą
Palaikykite segmentuotą tinklo diegimą, kad sumažintumėte vieno{0}}segmento ryšio atstumo apribojimą
Kryžminis{0}}regioninis ryšys gali būti pasiektas didelės-masto automatizavimo sistemose naudojant perdavimo metodus.
4. Tinklo topologijos prisitaikymas
Šis modulis gali būti naudojamas įvairiose pramoninių tinklų topologijose, įskaitant, bet tuo neapsiribojant:
Optinio pluošto jungtis nuo taško{0}}to{1}}
Segmentinis tiesinės topologijos išplėtimas
Nuotolinių mazgų jungtys žvaigždės struktūroje
Konkrečią topologinę struktūrą lemia sistemos valdiklis, įvesties / išvesties paskirstymo režimas ir svetainės tinklo dizainas. Modulis užtikrina patikimą optinio pluošto ryšio palaikymą tinklui fiziniame lygmenyje.
5. Ryšio sparta ir duomenų skaidrumas
Modulis veikia fiziniame ryšio tinklo lygmenyje
Įkeltų ir atsisiųstų duomenų turinys turi būti skaidrus, neanalizuokite ir nekeiskite duomenų rėmelio struktūros
Jis nedalyvauja protokolo sluoksnio r komunikacijos valdyme, bet yra atsakingas tik už signalo perdavimą ir regeneravimą
Todėl ryšio spartą ir protokolo charakteristikas lemia Quantum tinklo sistema, prie kurios jis yra prijungtas, o ne ribojamas pats modulis.
6. Elektros izoliacijos charakteristikos
Optinio pluošto ryšio sąsajos suteikia natūralios elektros izoliacijos galimybes:
Tai padeda atskirti potencialų skirtumą tarp skirtingų įžeminimo taškų
Sumažinkite žaibo smūgių, viršįtampių ir elektromagnetinių trukdžių poveikį ryšių sistemoms
Padidinkite bendrą sistemos veikimo saugumą ir patikimumą
Ši savybė ypač svarbi pramoninėse aplinkose, tokiose kaip energetika, metalurgija ir chemijos inžinerija.
7. Būsenos stebėjimas ir sąsajos rodymas
Modulyje yra su ryšiu{0}}susijusios būsenos indikacijos funkcijos, atspindinčios sąsajos veikimo būseną:
Šviesolaidžio ryšio sukūrimo būsena
Duomenų siuntimo ir gavimo veiklos būsena
Ryšio anomalijos arba ryšio nutraukimo požymis
Indikatoriaus lemputė gali padėti{0}}svetainės darbuotojams greitai nustatyti, ar ryšio ryšys yra normalus.
8. Sąsajos ryšys su Modicon Quantum sistema
Modulis yra prijungtas prie PLC procesoriaus arba duomenų perdavimo modulio per Quantum galinę plokštę
Optinio pluošto sąsaja tarnauja kaip išorinis sistemos ryšio plėtinys
Jis neužima papildomų loginio ryšio išteklių ar programinės įrangos adresų.
Jei turite kokių nors užsakymų poreikių, nedvejodami susisiekite su mumis.
