Produkto įvadas
IC695CHS016 yra 16 lizdo universalus „GE Fanuc PacSystems“ serijos „GE Fanuc PacSystems“ modulis. IC695CHS016 yra dvigubo kompiuterio plokštuma, palaikanti tiek PCI, tiek greitaeigių nuosekliųjų įrenginių, leidžiančių perduoti greitą duomenų perdavimą. Universalioji plokštuma palaiko išplėtimo bazes, kurios gali pagerinti lankstumą ir yra tinkamas keliems procesorių modeliams. Jis turi platų suderinamumą ir yra patogus vartotojams atnaujinti ir plėsti.
Techninės specifikacijos
|
Gamyba |
GE |
|
Modelis |
IC695CHS016 |
| Dalies numeris | IC695CHS016 |
|
Aprašymas |
Rx3i PAC sistemos lizdo universali bazė |
|
Kilmė |
JAV |
|
Dimensija |
40*18*5cm |
|
Svoris |
1,25 kg |
Informacija apie produktą

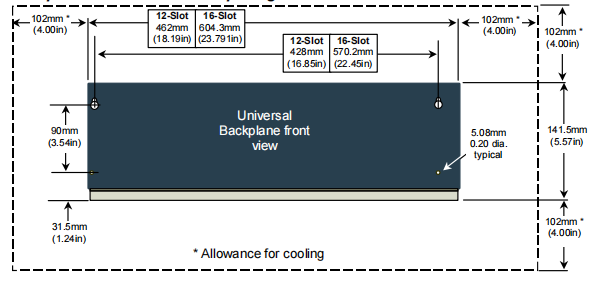

„Rx3i“ sistema ir jos komponentai laikomi atvira įranga [turinčios tiesiogines elektrines dalis, kurios gali būti prieinamos vartotojams] ir turi būti montuojamos į apsauginį korpusą arba įtrauktas į kitus rinkinius, pagamintus saugumui. Mažiausiai gaubtas ar rinkiniai turi užtikrinti apsaugą, lygiaverčiai NEMA/UL tipo gaubtui arba IP20 įvertinimui (IEC60529). Gaubtas turi sugebėti tinkamai išsklaidyti visų viduje pritvirtintų komponentų sukeltą šilumą, kad jokie komponentai perkaistų. Mažiausiai mažiausiai 102 mm (4 colių) erdvė, kaip parodyta žemiau, reikalinga visose „Rx3i“ plokštumos plokštumos pusėse IC695CHS016. Gali prireikti papildomos vietos, atsižvelgiant į šilumos kiekį, kurį sukuria įranga veikimo metu. Norėdami gauti informacijos apie gaubtus ir šilumos išsklaidymą, skaitykite „PacSystems RX3I“ sistemos vadove, GFK-2314.
Backplanes IC695CHS016 turi būti montuojami horizontaliai, kad būtų galima atitikti produkto našumą ir patikimumo specifikacijas, pateikiant tinkamą oro srautą aplink modulius. Kitos montavimo orientacijos gali turėti įtakos sistemos veikimui ir (arba) patikimumui, todėl jos nerekomenduojamos.
Modulio vietos universalioje plokštumoje IC695CHS016:
▪IC695 maitinimo šaltinio moduliai gali būti įdiegti bet kuriame lizde. DC maitinimo šaltiniai IC695PSDX40 užima 1 lizdą. Kintamosios srovės maitinimo šaltiniai IC695PSAX40 užima 2 laiko tarpsnius. IC694 ir IC693 maitinimo šaltiniai negali būti įdiegti universaliuose galiniuose plokštėse.
▪i/o ir parinkčių modulius galima įdiegti bet kuriame turimame lizde, išskyrus 0 lizdą, kuris gali priimti tik IC695 maitinimo šaltinius ir išplėtimo lizdą. Kiekvienas I/O lizdas turi dvi jungtis, todėl bet kuriame I/O lizde gali būti įdiegtas RX3I PCI pagrįstas modulis arba serijinis modulis.
▪ Dešinysis lizdas yra išplėtimo lizdas. Jis gali būti naudojamas tik pasirenkamam nuosekliojo išplėtimo moduliui IC695LRE001.
▪ Rx3i CPU galima įdiegti bet kurioje plokštumoje, išskyrus išplėtimo lizdą. CPU moduliai užima 2 laiko tarpsnius. CPU montavimas 1 lizde reiškia, kad 0 lizde gali būti naudojamas tik vieno masto maitinimo šaltinis. Gali būti naudojamas bet kuris nuolatinės srovės maitinimo šaltinis. Jei programa turi išlaikyti 1 lizdo procesorių ir naudoti kintamos srovės maitinimo šaltinį, kintamosios srovės maitinimo šaltinis turi būti lizde, esančiame dešinėje RX3I CPU, 1 lizde. Prieš nusprendžiant įdėti CPU į lizdą
Išskyrus 1 lizdą, svarbu atsižvelgti į šiuos dalykus:
▪CPU sukonfigūruota lizdo vieta turi atitikti tikrąją CPU vietą.
▪ Užklausos užklausą Nr. 15 (perskaitykite paskutinio užfiksuoto gedimų lentelės įrašą) ir paslaugų užklausa Nr. 20 (skaitykite gedimų lenteles), CPU gedimų vieta yra lizdas, kuriame yra CPU. Logiką, dekoduojančią gedimų lentelės įrašus, gautus iš šių paslaugų užklausų, gali reikėti atnaujinti.
▪Commreq, nukreiptas į patį CPU, turi naudoti teisingą CPU lizdo nuorodą.
▪ Reikėtų patikrinti, ar yra išorinių įrenginių, ar nėra suderinamumo su CPU lizdo vietomis, išskyrus 1 lizdą.
▪ REMOTE 90 serijos PLC, kuriuose naudojami SRTP kanalai, tikisi, kad CPU bus 1 lizde arba 2 lizde.
