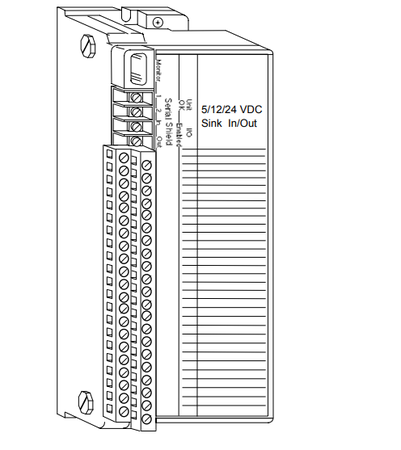

IC660BBD024 A DC 32-Grandinės šaltinio / kriauklės įvesties / išvesties blokas yra išmanus, konfigūruojamas modulis, susiejantis valdiklį su įrenginiais, teikiančiais arba priimančiais dvejetainį signalą. Blokai yra suderinami su daugybe įvesties įrenginių, įskaitant 2 laidų ir 3 laidų elektroninius artumo jungiklius. Išėjimai gali būti mažos galios valdymo ir indikatoriaus įtaisai, tokie kaip relės, kontaktoriai ir lempos. Galimi du modeliai:
12/24 VDC 32- grandinės šaltinio blokas (IC66*BBD024), kuris tiekia srovę lauko išvesties įrenginiams.
5/12/24 VDC 32 grandinių kriauklės blokas (IC66*BBD025), kuris gauna srovę iš lauko išvesties įrenginių.
IC660BBD024 savybės:
Šaltinio ir kriauklės versijos veikia esant vardinei 12–24 voltų nuolatinei įtampai
Kriauklės versija taip pat suderinama su +5 voltais TTL-
Viename bloke galima sumaišyti trisdešimt-dvi konfigūruojamas įvesties/išvesties grandines, įėjimus ir išėjimus
Atkuriamos savaiminės{0}}saugos grandinės
Konfigūruojama programinė įranga
Išplėstinė diagnostika
Šie blokai turi 32 identiškas atskiras įvesties/išvesties grandines, kurių kiekviena lengvai sukonfigūruojama kaip įėjimas, išėjimas arba išėjimas su grįžtamuoju ryšiu. Šis lankstumas užtikrina maksimalų dizainą ir taikymo efektyvumą.
Kiekvienoje grandinėje yra įmontuota{0}}apsauga, kai ji naudojama kaip išvestis, apsauganti tvarkyklę ir leidžianti trumpalaikius-šokius. Jis taip pat apsaugo nuo trumpųjų apkrovų, atsirandančių dėl laidų klaidų.
Blokų šviesos diodai tikrina tinkamą bloko veikimą ir procesoriaus ryšį. Individualūs grandinės šviesos diodai loginėje pusėje rodo įėjimų ir išėjimų įtampą.

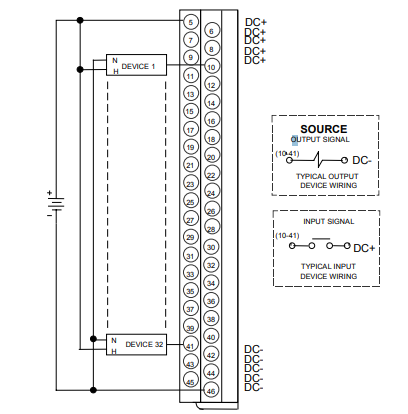

IC660BBD024 lauko laidai:
5–46 gnybtai skirti lauko įrenginiams. Kiekvienam gnybtui tinka vienas AWG #14 laidas (vid. 2,1 mm2 skerspjūvis), du AWG #14 (2,1 mm2 skerspjūvio) vientisi laidai arba du AWG #16 (kiekvienas vid. 1,3 mm2 skerspjūvio) suvytiniai laidai.
Bet kuri grandinė gali būti įvestis arba išvestis. Vieną lauko įrenginio gnybtą prijunkite prie nuolatinės srovės maitinimo, o kitą - prie bloko (10-41 gnybtai). Visi įvesties / išvesties įrenginiai turi grįžti į tą pačią maitinimo grandinę.
Priklausomai nuo išdėstymo ir srovės apkrovų, teigiamos ir neigiamos jungtys gali būti prijungtos prie bloko arba maitinimo šaltinio atskirais laidais.
Šaltinio bloko išėjimus prijunkite prie neigiamos maitinimo šaltinio pusės, o įėjimus – prie teigiamos pusės.
IC660BBD024 konfigūracija:
Pirma, blokas turi būti sukonfigūruotas naudojant rankoje laikomą monitorių{0}}, kad:
Įveskite įrenginio numerį (nuosekliosios magistralės adresą).
Įveskite jo nuorodos numerį (reikia tik IC600 ir IC550 serijų PLCy).
Be to, nebent visos bloko grandinės yra įėjimai, programos bloko ID ekrane bloko įvesties/išvesties tipas turi būti nustatytas kaip išėjimai arba derinys.
