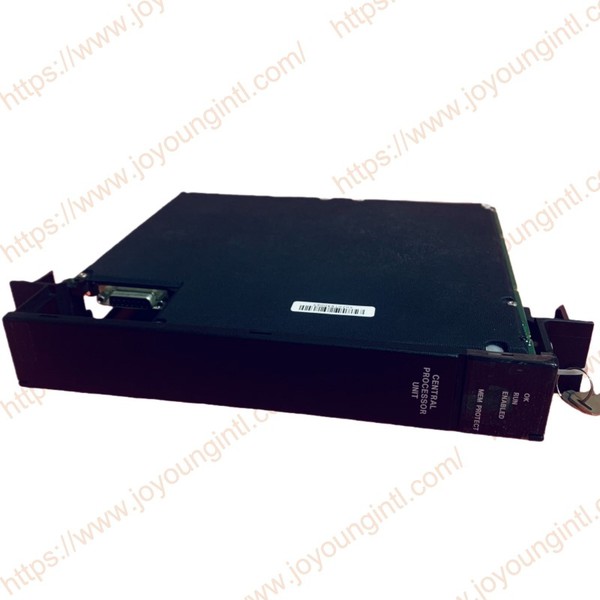

GE Fanuc IC697CPM790 procesoriaus modulis

IC697CPM790 Pagrindinės savybės ir specifikacijos

Procesoriaus našumas

Jis naudoja didelio{0}}našumo 32 bitų mikroprocesorių

Instrukcijų vykdymo greitis 0,8 milisekundės vienam kilobaitui

Palaikykite greitą loginį valdymą ir sudėtingą duomenų apdorojimą

Atminties konfigūracija

Vartotojo programos atmintis: 512K baitų

Duomenų registro atmintis: 512K baitų

Integruota{0}}ličio baterija (IC697ACC702) palaiko duomenų saugojimą atmintyje

Bendravimo galimybė

Integruotas RS-485 nuoseklusis prievadas (izoliuotas)

Palaiko SNP protokolą programavimui ir stebėjimui

Palaikykite Modbus RTU vergo protokolą

Suderinamas su 90-70 serijos Genius magistralės ryšiu

Valdymo funkcija

Didžiausi įvesties/išvesties taškai: 2048 taškai (skaitmeninių ir analoginių kiekių mišinys)

Maksimali stovo konfigūracija: palaiko 5 vietinius stelažo išplėtimus

Loginis nuskaitymo laikas: Įprasta reikšmė: 5-20 milisekundžių (priklausomai nuo programos sudėtingumo)

Palaiko pažangias funkcijas, tokias kaip laikmačiai, skaitikliai ir matematinės operacijos

Fizinė specifikacija

Modulio dydis: atitinka standartinį 90–70 serijos{0}}vieno lizdo plotį

Darbinė temperatūra: 0-60 laipsnių

Laikymo temperatūra: -40-85 laipsniai

Santykinė drėgmė: 5-95% (be kondensato)

Maitinimo poreikis: +5VDC (maitinamas per galinę plokštę, įprasta srovė 1,5 A)

Sistemos konfigūracijos reikalavimai

Reikalingi komponentai

Stova: IC697CHS7xx serija (pvz., IC697CHS{3}} lizdo stovas)

Maitinimo modulis: jis turi būti sumontuotas 1 stovo lizde (pvz., IC697PWR711)

Programavimo programinė įranga: „Proficy Machine Edition“ („Logic Developer{0}}PLC“)

Montavimo vieta

Jis turi būti sumontuotas 2 stelažo angoje

1 lizdas: fiksuotas maitinimo modulio įrengimas

3-16 lizdus galima konfigūruoti su I/O moduliais arba ryšio moduliais

Programinės įrangos aplinka

Programavimo kalbos: kopėčių diagrama, funkcinių blokų schema, struktūrinis tekstas

Programavimo įrankis: Proficiy Machine Edition V6.0 arba naujesnė versija

Konfigūracijos reikalavimai: reikia sukonfigūruoti procesoriaus tipą, atminties paskirstymą ir ryšio parametrus

Ryšio nustatymai

Numatytieji nuosekliojo prievado parametrai: 19200 bps, 8 duomenų bitai, 1 stop bitas ir lygus paritetas

Mazgo adresų diapazonas: 1–90 (SNP protokolas)

Palaikykite internetinį programavimą ir stebėjimą

Diagnostika ir priežiūra

Būsenos indikacija

RUN/STOP LED: rodo procesoriaus veikimo būseną

BATT šviesos diodas: akumuliatoriaus būsenos indikatorius (senkančio akumuliatoriaus įspėjimas)

COM šviesos diodas: nuosekliojo ryšio aktyvumo indikatorius

FAULT LED: sistemos gedimo indikatorius

Gedimų diagnostika

Įdiegta-savarankinės-diagnostikos funkcija

Gedimų kodų saugojimo funkcija

Palaikykite išsamių klaidų pranešimų peržiūrą per programavimo programinę įrangą

Taikymo laukas

Gamybos automatizavimo valdymo sistema

Procesų valdymo ir stebėjimo sistema

Medžiagų krovimo ir transportavimo sistema

Infrastruktūros valdymo sistema

Įrangos valdymo ir apsaugos sistema.

Produkto pastabos dėl IC697CPM790

Išsirinkite sau tinkamiausią planą:info@htechplc.com

Galios reikalavimai:

Stabilus maitinimo šaltinis: IC697CPM790 darbinis maitinimo šaltinis yra 24 V nuolatinė srovė. Įtampos svyravimai, viršijantys nurodytą diapazoną (paprastai ±10%), gali sukelti procesoriaus gedimą arba neleisti sistemai normaliai paleisti.
Maitinimo šaltinio filtravimas: įsitikinkite, kad tai yra nuolatinės srovės maitinimo šaltinis, kad išvengtumėte maitinimo šaltinio triukšmo įtakos PLC.

Modulio suderinamumas

Išplėstinis modulių suderinamumas: Renkantis ir montuojant išplėstinius modulius, būtina patvirtinti jų suderinamumą su IC697CPM790 modeliu. 90-70 serijos GE Fanuc turi kelis skirtingus modulius, įskaitant įvesties/išvesties modulius, ryšio modulius, analoginius įvesties/išvesties modulius ir kt. Įsitikinkite, kad pasirinktas išplėstinio modulio modelis yra suderinamas su IC697CPM790 procesoriumi, kad išvengtumėte ryšio problemų ar aparatinės įrangos gedimų dėl modulių neatitikimo.

Programos projektavimas ir derinimas

Dėl ribotos IC697CPM790 atminties sudėtingos programos gali sukelti atminties perpildymą arba saugojimo klaidas. Kuriant programą geriausia skirti atitinkamą atminties vietą ir reguliariai tikrinti atminties naudojimą.
Naudodami Logicmaster 90{1}}70 programavimo programinę įrangą, naudojate jos pateiktą derinimo funkciją, kad galėtumėte stebėti ir derinti programą realiuoju laiku.

Aplinkos sąlygos

IC697CPM790 buvo sukurtas taip, kad atitiktų pramoninės aplinkos reikalavimus. Jo veikimo temperatūros diapazonas paprastai yra nuo -20 laipsnių iki +60 laipsnių. Per didelė arba nepakankama temperatūra gali sukelti techninės įrangos gedimus, nestabilų programos veikimą arba ankstyvą įrangos senėjimą. Be to, labai svarbu užtikrinti, kad įrengimo aplinka būtų sausa ir švari, ir kad įranga nebūtų paveikta drėgmės ir korozinių dujų. Jei įranga turi veikti atšiaurioje aplinkoje, rekomenduojama įrengti apsauginį apvalkalą arba imtis sandarinimo priemonių.
