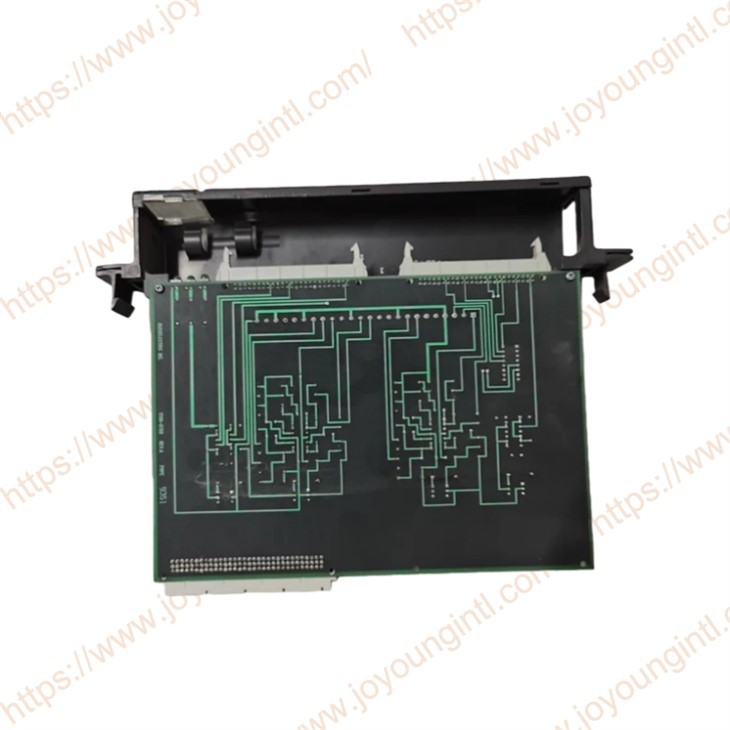

IC697PWR720 maitinimo šaltinio adapterio modulis

IC697PWR720 dabar yra nutrauktas ir priklauso Emerson Automation. Pagrindinė jo funkcija yra užtikrinti stabilią įtampą ir srovę į stovo galinę plokštę, užtikrinant normalų įvairių stelažo modulių veikimą. Modulis turi dvigubo stovo veikimo galimybę, o dvigubo stovo galią galima pasiekti naudojant IC697CBL700 maitinimo prailginimo kabelį. Nereikia konfigūruoti papildomo nepriklausomo išplėtimo stovo maitinimo modulio, o tai sumažina sistemos išplėtimo sąnaudas ir laidų sudėtingumą. Jis tinka dideliems valdymo scenarijus, kai reikia kelių stelažų, kad jie veiktų kartu.

IC697PWR720 neturi viso galios konvertavimo komponento. Vietoj to, jis integruoja kelias nuolatinės srovės įtampas, kurias teikia išorinis maitinimo šaltinis (originalus GE arba trečiosios šalies maitinimo šaltinis) per vidines grandines ir siunčia jas į galinę važiuoklės plokštę.

90-70 serija yra ankstyva vidutinio-dydžio GE PLC platforma, turinti VME-C.1 magistralės architektūrą. Jis buvo plačiai naudojamas pramonės srityse, tokiose kaip naftos chemija, energijos gamyba ir sunkiosios pramonės gamyba.

√ Maitinimo jungtis ir signalai
5 V magistralės srovės reikalavimas: norint palaikyti modulio logiką, reikia maždaug 50 mA (0,25 W).
Įvesties išorinės galios reikalavimas: norint nurodyti maitinimo įvesties būseną, reikalingas TTL{0}}lygio Power-OK signalas.
Galinės plokštės signalo išvestis: Sugeneruojami du loginiai signalai, ACFAIL* (įspėjimas apie elektros gedimą) ir SYSRESET* (sistemos atstatymas), kad būtų galima valdyti valdymo sistemos maitinimo įjungimo ir išjungimo seką. Remote Sense: palaiko +5 V nuotolinio stebėjimo ryšį, kad padidintų galinės plokštės įtampos reguliavimo tikslumą.

√ Kai kuriose vidutinio -dydžio ir didelio- masto valdymo sistemose gali būti dviguba- stovo struktūra: du stovai kartu tvarko daugiau I/O išplėtimo arba perteklinės logikos. IC697PWR720 palaiko šią struktūrą:
Kitą stovą prijunkite per tam skirtą ilginamąjį laidą IC697CBL700.
Kai nereikia atskiro maitinimo šaltinio, PSA gali tiekti maitinimą pagrindinio kompiuterio stovui.

1. Modulio montavimas
Įdėkite IC697PWR720 į kairįjį 90-70 serijos PLC stovo maitinimo lizdą.
Įsitikinkite, kad modulis tvirtai pritvirtintas prie galinio skydelio.
Norėdami prijungti išorinį maitinimo šaltinį prie PSA, naudokite adapterio kabelį; Sukonfigūruokite nuotolinio stebėjimo liniją ir maitinimo{0}}OK signalo liniją, kad atitiktų įtampos stabilumo ir galios stebėjimo reikalavimus.

2. Patikrinkite LED indikatoriaus lemputę

LED indikatorius PSA dega, kai +5 voltų išėjimas reguliuojamas galinėje plokštėje,e, o TTL signalas iš maitinimo šaltinio rodo, kad maitinimo šaltinio įvesties įtampa yra pakankama palaikyti -laikymą, kad sistema būtų išjungta tvarkingai. Šis TTL signalas gali būti teigiamas arba neigiamas loginis. PSA gnybtų plokštėje yra du gnybtai (JP1 ir JP0), kad būtų galima pasirinkti loginę būseną. Jei logika teigiama (įvesties galia gerai, jei TTL=aukštas), nereikia trumpiklio; jei logika neigiama (įvesties galia gerai, jei TTL=žemas), tarp gnybtų JP1 ir JP0 reikalingas trumpiklis.

Šis maitinimo šaltinio adapterio modulis veikia iš +5 VDC maitinimo, ty kurį jis gauna iš +5 VDC maitinimo magistralės, esančios IC697 stovo galinėje plokštėje.

Maitinimo adapteris yra vieno{0}} lizdo modulis, jungiamas į maitinimo šaltinio lizdą, kuris yra kairysis IC697 stovo lizdas. Jis jungiamas prie išorinio maitinimo modulio per kabelį, kurio vienas galas yra prijungtas prie maitinimo šaltinio. Laisvame kabelio gale turi būti spyruoklinis kastuvas arba žiedinė antgalis, kuris turi būti prijungtas prie nurodytų gnybtų maitinimo šaltinio adapterio gnybtų plokštėje. Šią gnybtų plokštę galima pasiekti atidarius maitinimo šaltinio adapterio modulio atverčiamas dureles.
